AKIM ANALİZ SİSTEMİ
E-Current, özellikle Demiryolu makas motorlarının akım grafiklerinin analizi için tasarlanmış olmakla birlikte makas ısıtıcı sistemlerinde akım ölçümleri için de kullanılabilmektedir.
Yazılım
Anlık akım grafiklerini referans sinyallerle karşılaştırarak sonuçları kullanıcı web arayüzünde gösterir.
Akım grafiklerindeki uyumsuzlukları önceden tespit ederek, problem tren trafiğini etkilemeden alarm oluşturur.
Herhangi bir arıza durumunda, bakım ekibini bilgilendirerek arıza noktasına olabildiğince hızlı ulaşılmasını ve müdahaleyi sağlar.
Yüksek hızlı tren hatlarında kullanılan çok motorlu makaslardaki arızanın hangi motordan kaynaklandığını kolaylıkla tespit eder.
Makasların işletmesel durumlarını tek seferde görüntüleyebilmek için sistemi makaslar, istasyonlar ve hatlar olarak gruplayarak istatistiki raporlar hazırlar.
Web tabanlı arayüzü ile tüm işletim sistemleri ile birlikte mobil cihazlardan da erişim sağlanabilir.
Arızalar ve raporlar kullanıcılara web arayüzü, e-posta ve SMS ile iletilebilir.
Donanım
Kontrol kartı, akım değerlerini izlenecek sistemden tamamen elektriksel izole olarak ölçümler.
Tek kontrol kartı 8 farklı akım ölçüm kanalına sahiptir. İstasyon terminali ile RS485 üzerinden haberleşir.
Her akım kanalı, 15 saniyeye kadar 20 örnek/saniye ölçüm yapabilir.
Her istasyon terminali 20 kontrol kartı ile toplam 160 akım kanalını kontrol edebilir.
Özellikler

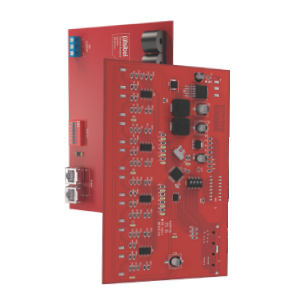

Donanım (AK8 Kontrol Kartı)
Çalışma Voltajı: 9-24V DC
Çalışma Sıcaklık Aralığı: -40 C ile +85 C Akım Kanalı : 8
Ölçülebilecek akım aralığı: AC 0,2A ile 10 A ‘ e kadar 0,1 A çözünürlükte (Opsiyonel 20 A’ e kadar)
Haberleşme : RS485 Sabitleme : DIN Ray
Boyutlar : 100 x 160 x 50 mm (YxGxD)
Yazılım
Web Kullanıcı Arayüzü (HTML5)
Farklı yetki seviyelerinde kullanıcı yönetimi Web arayüzü üzerinden sistem konfigürasyonu Çoklu platform destekli uygulama ve DB Server
Uygulama ve DB Server için otomatik bakım ve yedekleme
E/Current Teknolojik ve Yenilikçi Yönleri
- Ölçüm yapılacak sistemden elektriksek olarak tamamen izole mimari
- Kurulum için herhangi bir ilave adaptöre ihtiyaç duymaması
- Web arayüzü, e-posta ve SMS ile kullanıcıları bilgilendiren erken uyarı sistemi
- Üretim maliyetin düşük olması sebebiyle bütün alt sistemlerde kullanılarak sinyalizasyon sisteminin işletilebilirliğinin artırılması
- Birçok elektrik-elektronik cihaza/ekipmana entegre edilebilmesi sayesinde farklı sistemlerde de çalışabilir yapıda olması
- Makas ısıtıcıları için düşük malzeme ihtiyacı
- Makas ısıtıcılarının anlık akım değerlerinin ölçülmesi ile enerji tüketimlerinin takip edilebilmesi
